RFシリーズ

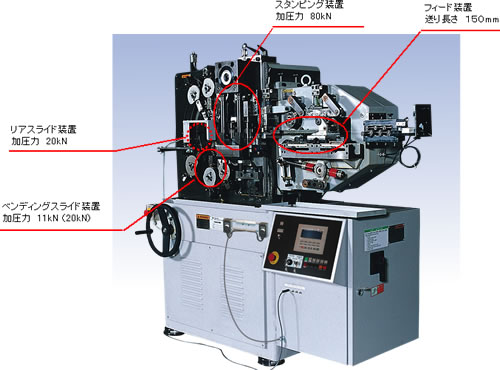

PROFORMA RF-20

小物高精度加工に対応する小型機

加工サンプル



PROFORMA RF-60

幅広い用途に適した中型機

加工サンプル



PROFORMA RF-80

大物加工に対応する大型機

加工サンプル



PROFORMA RF-150

厚物加工に余裕のパワーを持つ最大機

加工サンプル

RFシリーズ


項目 RF-20 RF-60 RF-80 RF-150
材料 最大帯材寸法
(mm)		 50W×1.5t 60W×1.6t 80W×1.6t 100W×2.5t
最大線材寸法
(mm)		 φ3 φ6 φ8 φ10
フィード装置 最大材料送り長さ
(mm)		 150 220 360 500
送り力
(kN)		 0.5 0.5 0.7 0.7
上下の調整範囲
(mm)		 ±35 ±35 ±35 ±70
送り精度
(mm)		 0.01 0.01 0.01 0.01
スタンピング装置 加圧能力
(kN)		 80 250 350 600
ラムストローク
(mm)		 10 15 18 30
ダイハイト
(mm)		 155 230 335.5 355
ラムの調整範囲
(mm)		 20 20 31 31
ボルスタ上下調整
(mm)		 55 固定 固定 固定
ボルスタ面積
(mm)		 240×115 420×267 590×320 800×450
ベンディングスライド 加圧能力
(kN)		 11(20) 30 40(80) 50(100)
最大ストローク
(mm)		 45 50 70(60) 110(90)
最大取付数
 9 11 11 11
リアスライド 加圧能力
(kN)		 20 30 40 50
ストローク(標準)
(mm)		 50 60 80 125
カム取付数
 3 3 3 3
本体 電源
(V)		 200 200 200 200
電源
(kVA)		 約7 約14 約14 約22
電動機
(KW)		 3.7/4P 7.5/4P 7.5/4P 11/4P
圧空源
(MPa)		 0.5 0.5 0.5 0.5
機械寸法
(mm)		 1510L × 910W × 1780H 2000L × 875W × 1950H 2655L × 1100W × 2155H 3345L × 1520W × 2350H
重量
(kg)		 1400 2700 5000 11000
塗装色 マンセルN7 マンセルN7 マンセルN7 マンセルN7
速度（min-1） 35〜350 45〜260 35〜170 15〜100

※予告なく仕様を変更する事がありますのでご了承下さい。
