ＳＦシリーズ（MFエコマシン認証所得）

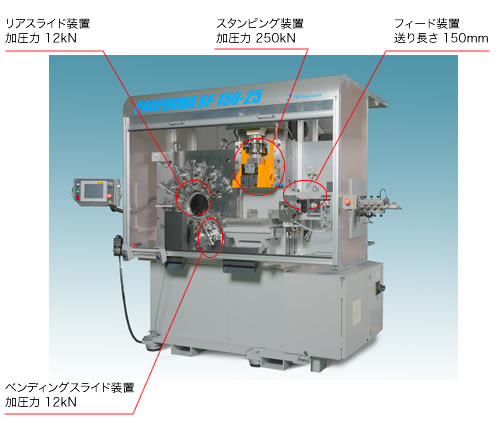

SF-150-25Ａ/Ｂ/Ｃ

RF-20、60の廉価版NC機



SF-250-35Ａ/Ｂ/Ｃ

RF-80の廉価版NC機

標準機仕様表

SFシリーズ


項目 SF-150-25A/B/C SF-250-35A/B/C
材料 最大帯材寸法
(mm)		 40W×1.6t 70W×1.6t
最大軟鋼線材径
(mm)		 φ6 φ8
フィード装置 最大材料送り長さ
(mm)		 150 250
送り力
(kN)		 0.3 0.3
送り速度 (150mmストローク時)
(m/s)		 0.85 0.85
上下の調整範囲
(mm)		 ±35 ±35
送り精度
(mm)		 0.01 0.01
スタンピング装置 駆動方式 1点クランク
（上部駆動）		 1点クランク
（上部駆動）
加圧力
(kN)		 250 350
能力発生位置 下死点前　0.7 下死点前　0.94
ラムストローク(標準)
(mm)		 15 18
ダイハイト(mm) 230 335.5
ラム調整範囲
(mm)		 20 31
ボルスタ上下調整
(mm)		 固定 固定
ボルスタ面積
(mm)		 420×267 590×320
過負荷検出 バネ式 バネ式
フォーミング装置 ベンディングスライド
取付数(標準/最大)		 7/11 7/11
B/S取付 PCD
(mm)		 600 1000
リアスライド
取付数(標準/最大)		 1/2 1/2
機械下面－フォーミング中心 1200 1200
デスクプレート外形寸法 236 (RFと同一寸法 対応可) 460 (RFと同一寸法 対応可)
ベンディングスライド 加圧能力
(kN)		 A.標準仕様：12
(任意の位置)		 A.標準仕様：14
(任意の位置)
B.オプション仕様：30
(下死点付近)		 B.オプション仕様：40
(下死点付近)
C.オプション仕様：30
(任意の位置)		 C.オプション仕様：40
(任意の位置)
ストローク
(mm)		 A.40
B.40
C.13		 A.70
B.70
C.25
能力発生位置 A.ストローク全域
B.前進端付近
C.ストローク全域		 A.ストローク全域
B.前進端付近
C.ストローク全域
リアスライド 加圧能力
(kN)		 A.標準仕様：12
(任意の位置)		 A.標準仕様：14
(任意の位置)
B.オプション仕様：30
(下死点付近)		 B.オプション仕様：40
(下死点付近)
C.オプション仕様：30
(任意の位置)		 C.オプション仕様：40
(任意の位置)
ストローク
(mm)		 A.40
B.40
C.13		 A.70
B.70
C.25
能力発生位置 A.ストローク全域
B.前進端付近
C.ストローク全域		 A.ストローク全域
B.前進端付近
C.ストローク全域
本体 生産速度
(min-1)		 〜260　ワーク・金型 仕様による 〜170　ワーク・金型 仕様による
電動機
(kW)		 〜11 〜15
サーボ サーボ
電源
(V)		 200 200
電源容量
(kVA)		 14 19
圧空源
(MPa)		 0.4〜0.6 0.4〜0.6
機械寸法
(mm)		 2070L × 1390W × 2210H 3250L × 1520W × 2560H
重量
(kg)		 3200 6300

※用途により、3タイプのベンディングスライドを選択可能
